凹版印刷機的機構和控制原理

發布日期：2021-04-01

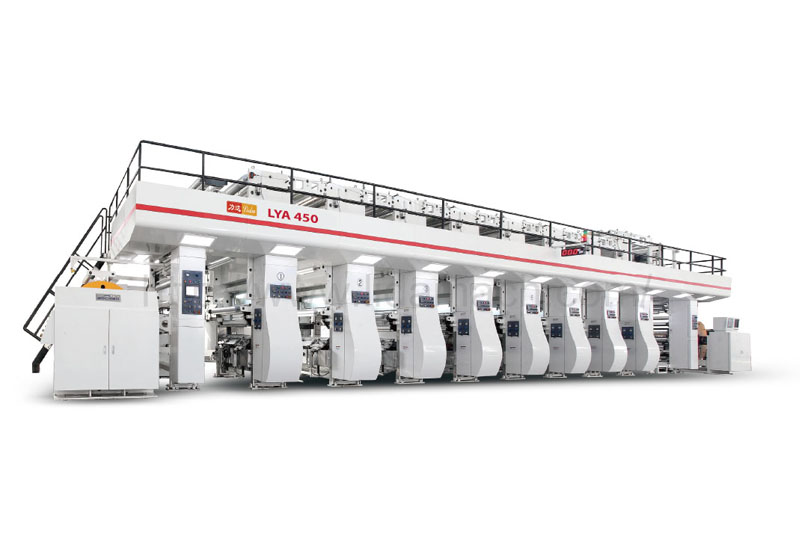

凹版印刷機主要由開卷機、導向組、印刷組、分切組和控制組幾部分組成。開卷機主要是完成卷筒紙在一定速度和張力條件下的展開，并保持相應的穩定狀態，同時完成卷筒紙的自動或手動拼接。導向組的主要功能是保證印刷過程中紙幅不橫向偏移，同時保證紙張的張力穩定。印刷組是凹印機的主要組成部分，完成印刷的主要過程，包括油墨供應、印刷、烘干等。分切組將印刷好的整張印刷半成品，分切成成型的小張產品?？刂平M主要是設定凹印機的運行參數和工作狀態，其中包括速度、張力、溫度，以及壓力輥、刮墨刀和油墨泵等的工作狀態。

凹印機的張力區可劃分為3個區：開卷張力區、印刷張力區和分切張力區。開卷張力區包括卷筒紙紙芯軸到導向組中送紙張力輥之間的張力控制；印刷張力區包括導向組中送紙張力輥到印刷組中出紙張力輥之間的張力控制；從印刷組出紙張輥到分切張力輥之間為分切張力區。對于沒有分切組、僅有復卷組的凹印機，其分切張力區包括從紙張力輥到復卷軸之間的區域。

開卷張力區的張力控制主要是由開卷機完成的。張力控制是開卷機的一個主要功能，所以該張力區的控制原理與開卷機的工作原理一致，由離合器、張力輥和張力控制器組成閉環控制系統。

印刷張力區是凹印機張力控制系統的重要環節，是保證印刷套準精度的關鍵。該張力區的張力控制采用差速原理，系統通過控制送紙張力輥與出紙張力輥的運轉速度，來調整紙張的張力。大多數凹印機的送紙張力輥均與印刷機運轉速度同步，出紙張力輥軸端與步進電機相連，以此實現差速控制。

分切張力區的張力控制也很重要，如果由于張力不穩定而達不到分切精度，就會出廢品。為此，該張力區一般采用與印刷張力區同樣的控制方式。其基本速度為印刷組也紙張力輥的運轉速度，分切組出紙張輥的軸端與步進電機相連，實現差速控制。
